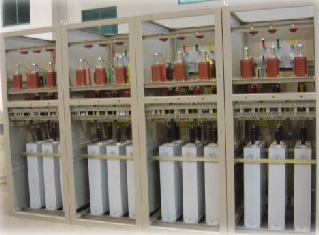

伴隨著國民經濟的發展和人民生活水平的提高，大量的居住樓盤、高檔商場、賓館、寫字樓等民用建筑在城市中拔地而起，使得城市的電力消耗迅速增加。但這些民用建筑中使用的多為單相感應負荷，由于其自身的功率因數較低，在電網中滯后無功功率的比重較大。為了保證降低電網中的無功功率，提高功率因數，保證有功功率的充分利用，提高系統的供電效率和電壓質量，降低線路損耗，降低配電線路成本，節約電能，通常在低壓供配電系統中安裝智能電容器無功補償裝置。

分相自動補償的必要性

無功自動補償按性質分為三相電容自動補償和分相電容自動補償。

三相電容器自動補償適用于三相負載平衡的供配電系統。由于三相電路平衡，電路中的無功電流相同，因此在補償過程中，調節無功功率參數的信號取自三相中的任何一相。根據測試結果，三相同時切割可以保證三相電壓的質量。三相電容器自動補償適用于擁有大量三相電氣設備的廠礦企業。

民間建筑大量使用單相負荷，照明、空調等負荷變化的隨機性大，容易引起三相負荷的嚴重不平衡，特別是住宅大樓運行中三相不平衡更加嚴重。調節補償無效功率的采樣信號來自三相的任何一相，未檢測的兩相是過度補償還是過度補償。過度補償會導致過度補償相的電壓上升，控制、保護部件等電氣設備會因過度電壓而損壞

相電路電流增大，線路和斷路器等設備因電流增大而發熱燒壞。在這種情況下，傳統的三相無效補償方式不僅不節能，而且浪費資源，難以有效補償系統無效補償，補償過程中產生的過度補償、不足補償等弊端對電網整體的正常運行造成了嚴重危害。

三相不平衡和單相配電系統采用分相電容自動補償是解決上述問題的好方法，其原理是通過調節無效功率參數的信號從三相中的各相中取出，根據各相感性負荷的大小和功率因數的高低進行相應的補償，對其他相不產生相互影響
