電源濾波器主要安裝在電源輸入主電路中，位于設備和電網之間。因此，一方面可以防止設備的電磁干擾通過電源線傳輸?shù)诫娋W(wǎng)，超過規范值；另一方面，加強設備抵抗電網傳輸?shù)碾姶鸥蓴_對設備的干擾，使設備運行更加穩定，滿足抗干擾的規范要求。在選擇電源濾波器時，應注意幾個問題：
1.注意合理的結構布線。濾波器的進出線不能攪拌在一起，避免耦合；最好貼金屬板，減少干擾。機箱內輸出線部分盡量短，以免濾波后再次串?dāng)_。
2.濾波器接地：濾波器通常為金屬外殼，應與金屬底板充分接觸。如機箱底板有絕緣層，應清除絕緣層。
3.機箱內與濾波器無關的布線也應工整有序。布線應盡可能貼在底板上，以改善機箱內的電磁環境。
電源濾波器的使用效果與其使用是否合理有很大關系。當我們充分考慮上述問題時，濾波器的濾波效果通常非常顯著。如果濾波效果不好，首先要考慮是否檢查和改進了上述方面，因?yàn)檫@種情況通常是由這些方面引起的。
4.選擇最合適的安裝方式。濾波器有幾種基本安裝方法，如底板安裝、面板插座安裝、電路板插裝等。安裝在面板IEC插座上的濾波器體積小，與插座、保險、開關集成?？砂惭b在底盤壁等各種方便的結構上。其缺點是濾波電路參數選擇范圍小，額定電流通常相對較小。更適合小型設備。

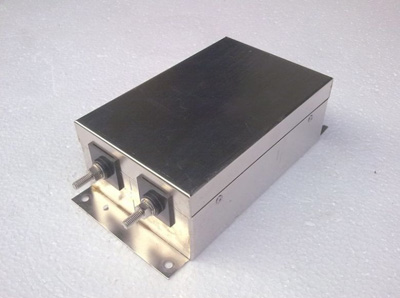

電路板插入適用于結構更緊湊的設備，作為集成濾波模塊。選擇范圍最廣的濾波器是面板安裝的濾波器濾波器通常是帶金屬外殼的長方形模塊，固定孔直接固定在底板上。底板安裝濾波器具有不同的濾波效果分類、電流等級分類、單相或三相等不同的拓?fù)浣Y(jié)構分類，適用于各種應用，但裝體積大。
