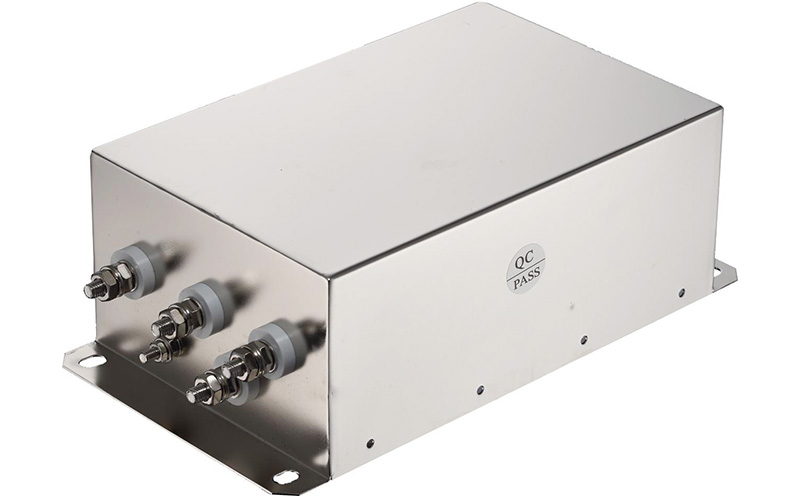

電源濾波器的用途和說明

在現場，變頻器的煩擾出現得比較多，且比較嚴重，甚至招致控制系統無法投入運用。變頻器的義務原理注定其會發作強電磁煩擾。電源濾波器就是對電源線中特定頻率的頻點或該頻點以外的頻率停止無效濾除的電器設備。電源濾波器的功用就是經過在電源線中接入電源濾波器，失掉一個特定頻率的電源信號，或消弭一個特定頻率后的電源信號。 應用電源濾波器的這個特性，可以將經過電源濾波器后的一個方波群或復合噪波，變?yōu)橐粋€(gè)特定頻率的正弦波。

任務原理

電源濾波器是一種無源雙向網絡，它的一端是電源，另一端是負載。電源濾波器外部電路

電源濾波器的原理就是一種——阻抗適配網絡：電源濾波器輸出、輸入側與電源和負載側的阻抗失配越大，對電磁攪擾的衰減就越無效。

功能測試

漏電流功能測試

走漏電流是指在250VAC的電壓下，相線和中線與濾波器外殼(地線)間流過的電流。它次要取決于接地電容(共模電容)的取值。較大的共模電容CY可以進步拔出損耗，但卻形成較大的漏電流。走漏電流的測試電路如圖所示：漏電流功能測試

耐壓功能測試

爲確保電源濾波器的功能以及設備和人身平安，必需停止耐壓測試。耐壓測試是在極端任務條件下的測試。若CX電容器的耐壓功能欠佳，在呈現峰值浪涌電壓時，能夠被擊穿。它的擊穿雖然不危及人身平安，但會使濾波器功用喪失或功能下降。CY電容器除了滿足接地漏電流的要求外，還在電氣和機器功能方面具有足夠的平安余量，防止在極端惡劣的環境條件下呈現擊穿短路景象。故線一地之間的耐壓功能對維護人身平安有重要意義，一旦設備或安裝的絕緣維護措施生效，能夠招致人員傷亡

功能評定

EMI電源濾波器在運用時思索最多的是額外電壓及電流值、耐壓功能、漏電流三項，而其中最次要的評定功能爲濾波器的拔出損耗功能。 EMI電源濾波器對攪擾噪聲的抑制才能用拔出損耗I．L．(Insertion Loss)來權衡。拔出損耗定義爲：沒有濾波器接入時，從噪聲源傳輸?shù)截?fù)載的功率P1和接入濾波器后，從噪聲源傳輸?shù)截?fù)載的功率P2之比，用dB(分貝)表示。功能評定

頻域測試

1.拔出損耗的規范測試 　　在規范測量法中規則，在50Ω～75之間的任一阻值的零碎內測試它的拔出損耗特性。 2 .拔出損耗的加載測試 　　在EMI濾波器商品中，由于運用不適宜的資料，共模扼流圈不能夠保證完全對稱會招致磁環的飽和，同時寄拔出損耗的規范測試

生差模電感也能夠發生磁環的飽和，使得濾波器的實踐運用狀況與廠家提供數據有很大差距，因而必需對濾波器采用加載測試。 3 .EMI濾波器的時域測試 　　普通地，關于EMI電源濾波器我們只關懷它的慣例功能及頻域抑制功能。而關于EMI信號線濾波器，由于傳輸線自身就會發生一定的電磁攪擾，所以測試信號必定會發生一定的衰減。這時，我們就要對其停止時域傳輸功能上的測試。 　　運用50kHz的方波對電容值爲8000pF的濾波插針停止濾波，發現其時域的上升沿和下降沿有分明的變化。頻域上，經過濾波后，方波信號的高頻重量被濾除。 　　關于經過同一濾波插針，方波的頻率越高，其諧波信號被濾波插針?biāo)p的將會越大，則方波的波形上升及下降工夫?qū)?huì)越長。異樣，關于異樣的頻率波形，經過濾波插針，其濾波容值越大，方波上升工夫趨緩的水平越大。 4. EMI濾波器插損自動測試零碎設計 　　近年來，隨著EMC測試的內容日趨復雜，測試任務量急劇添加，對測試設備在功用、功能、測試速度、測試精確度等方面的要求也日益進步。在這種狀況下，傳統的人工測試曾經很難滿足要求，再加上如今的國度規范(GB)和國度軍用規范(GJB)均要求電磁兼容的檢測必需自動停止，并且對數據后處置有嚴厲的要求。因而，開展EMC自動測試成爲必定之路。本文所樹立的自動測試零碎運用了虛擬儀器技術，基于信號源一頻譜儀對EMI電源濾波器停止插損測試的零碎。

裝置

1、電源濾波器的不能存在電磁耦合途徑

①、電源輸出線過長； 　　②、電源濾波器的輸出線和輸入線靠的過近。 　　此兩種都是不正確的裝置方式，成績的實質在于，濾波器的輸出端電線和它的輸入端電線之間存在有分明的電磁耦合途徑。這樣一來，存在于濾波器某一端的EMI信號會逃脫濾波器對它的抑制，不經過濾波器的衰減而間接耦合到濾波器的另一端去。因而濾波器輸出與輸入先需無效分開。 　　另外，如上述兩種把電源濾波器都是裝置在設備屏蔽的外部，設備外部電路及元件上的EMI 信號會因輻射在濾波器的（電源）端引線上生成EMI 信號而間接耦合到設備里面去，使設備屏蔽喪失對外部元件和電路發生的EMI 輻射的抑制。當然，假如濾波器（電源）上存在有EMI 信號，也會因輻射而耦合到設備外部的元件和電路上，從而毀壞濾波器和屏蔽對EMI 信號的抑制造用。

2、不能將線纜困扎在一塊

普通來說，在電子設備或零碎內裝置電源濾波器時要留意的是，在捆扎設備電纜時，千萬不能把濾波器（電源）端和（負載）端的電線捆扎在一同，由于這無疑加劇了濾波器輸出輸入端之間的電磁耦合，嚴重毀壞了濾波器和設備屏蔽對EMI 信號的抑制才能。

3、要盡量防止運用長接地線

電源濾波器輸入端銜接變頻器或電機的接線長度不超越30厘米爲宜。 　　由于過長的接地線意味著大大添加接地電感和電阻，它會嚴重毀壞濾波器的共模抑制才能。較好辦法是，用金屬螺釘與星形彈簧墊圈把濾波器的屏蔽牢牢地固定在設備電源入口處的機殼上。

4、 電源濾波器輸出線、輸入線必需拉開間隔

電源濾波器輸出線、輸入線必需拉開間隔，切忌并行，以免降低濾波器效能；

5、電源濾波器外殼與機箱殼必需良好接觸

變頻器公用濾波器金屬殼與機箱殼必需保證良好面接觸，并將接地線接好；

6、電源濾波器的銜接線宜選用雙絞線

電源濾波器的輸出、輸入銜接線以選用屏蔽雙絞線爲佳，它可無效消弭局部高頻攪擾信號；
